Flexible KNX-Verbindung
KNX/IP-Tunneling über UDP, NAT oder TCP, KNX IP Secure mit ETS-Keyring sowie direkte USB-Anbindung der Siemens OCI702.
LOKALE WINDOWS-ANWENDUNG · OPEN SOURCE
KNX IBS Scanner
Stable · 1.1.1KNX-Anlagen ohne laufende ETS verbinden, prüfen und nachvollziehbar analysieren – direkt vom Windows-PC auf der Anlage.
In der Regel sind für Installation und Betrieb keine Administratorrechte erforderlich.
✓ KNX/IP, IP & Data Secure✓ Gruppenmonitor & Funktionstest✓ Siemens OCI702 USB✓ ETS 4 / 5 / 6✓ SCO-Objekt (6 Byte)✓ Keine Cloud
WERKZEUGE FÜR DIE PRAXIS
Von der Verbindung bis zur Geräteanalyse
Das Tool verbindet Projektinformationen und echte Busantworten in einer übersichtlichen Oberfläche.

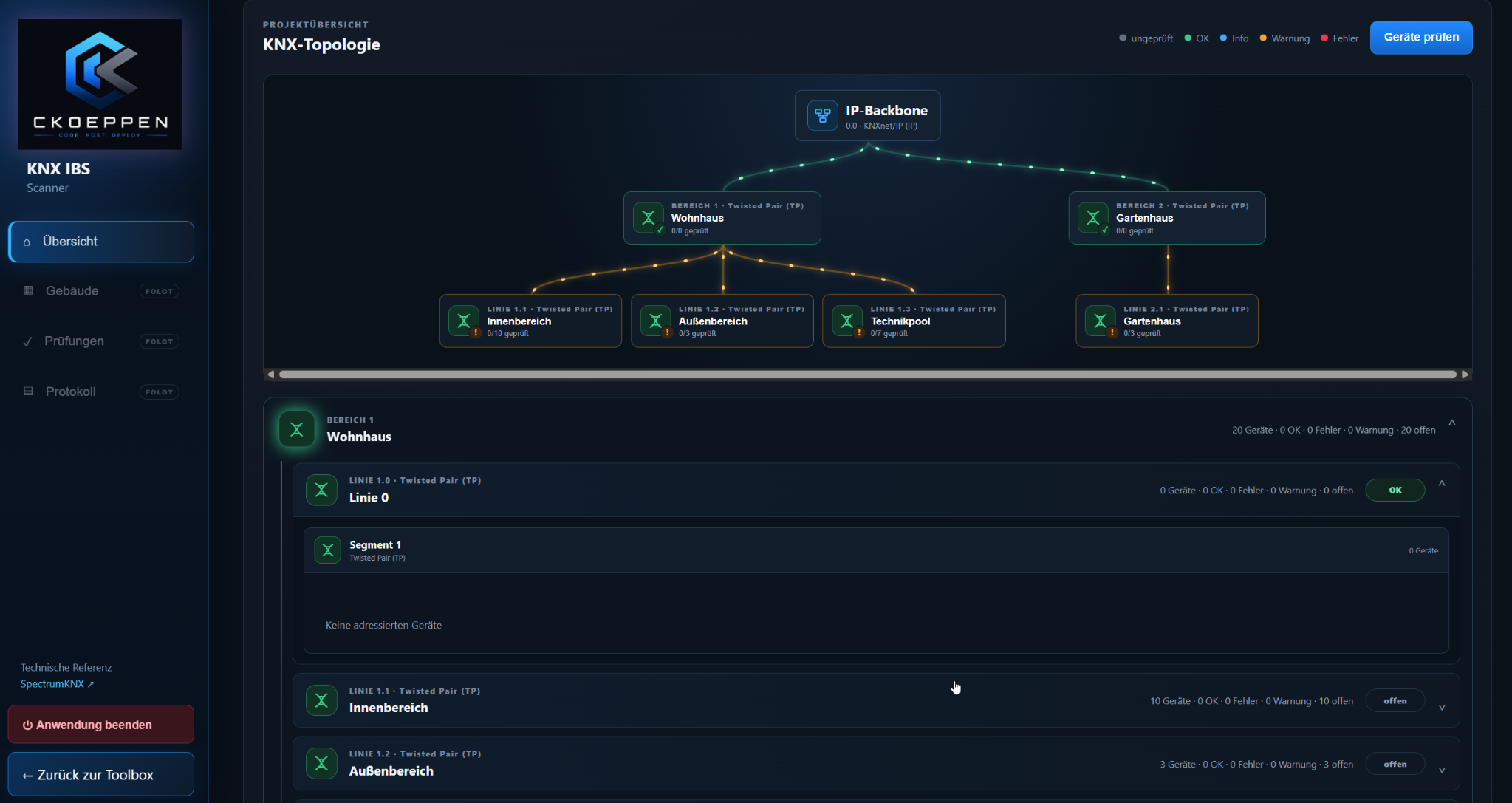

ETS-Projekt & Topologie
.knxproj-Dateien aus ETS 4, 5 und 6 werden ausschließlich lokal gelesen und als Bereiche, IP-, TP- und RF-Strukturen dargestellt.
Geräteprüfung
Physikalische Adressen werden gezielt geprüft. Antwortende, offene und fehlerhafte Geräte sind sofort farblich erkennbar; Dummys zählen als Information.
Linienscan ohne Projekt
Auch ohne ETS-Datei können belegte physikalische Adressen in einem frei gewählten Bereich gesucht und anschließend ausgewählt werden.

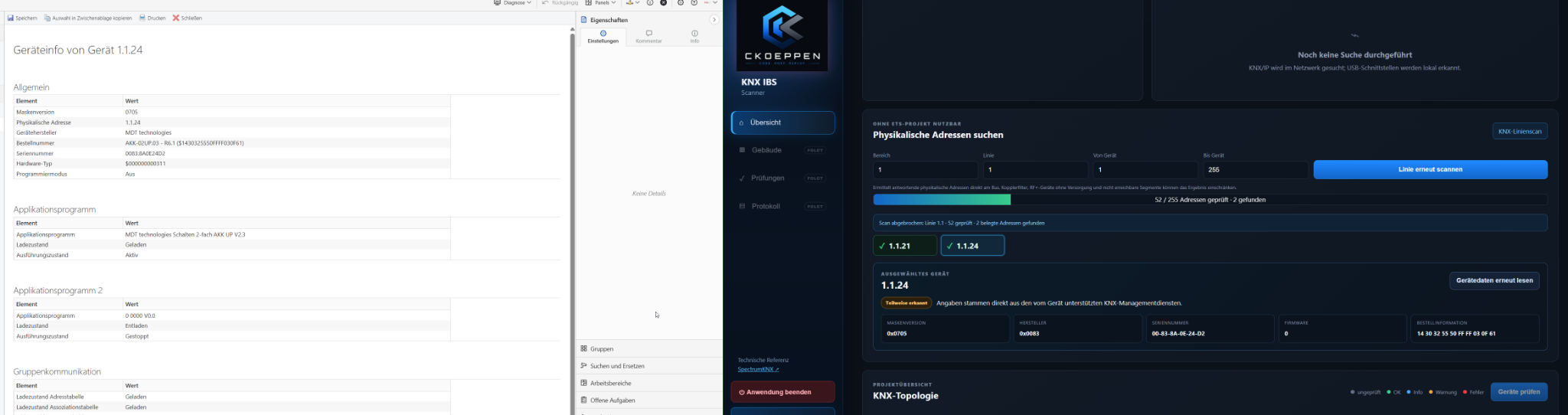

Geräteinformationen
Maskenversion, Herstellerkennung, Seriennummer, Firmware, Programm- und Bestellinformation werden soweit vom Gerät unterstützt direkt gelesen.
Best Effort: Der verfügbare Informationsumfang ist vom jeweiligen KNX-Gerät abhängig.

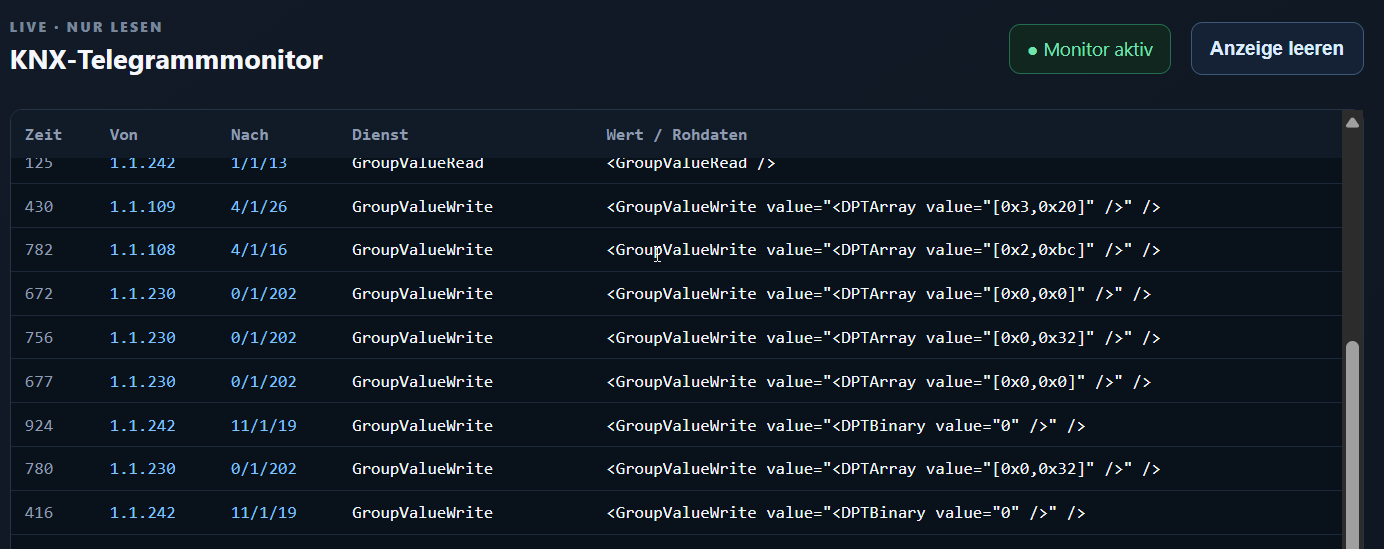

Gruppenmonitor
Jede Gruppenadresse als Live-Kachel mit lesbarem Wert, dazu ein animiertes Bus-Netz, Telegrammliste und Aufnahme mit Wiedergabe. Gruppenadressen direkt lesen, schalten oder Werte senden – auch ohne ETS-Projekt.
Fehlt der Datentyp im Projekt, wird er aus dem Kommunikationsobjekt übernommen oder vermutet und lässt sich je Adresse festlegen.
Funktionstest mit Rückmeldung
Licht, Storen oder Heizung schalten und prüfen, ob der Aktor auf seiner Status-Adresse richtig antwortet. Vorschläge aus dem Projekt, gruppiert nach Haupt- und Mittelgruppe, Ergebnis als Prüfprotokoll.
Gebäudeansicht & Data Secure
Gebäude, Etagen und Räume aus der ETS-Struktur – Räume leuchten bei Busverkehr auf. Verschlüsselte Gruppentelegramme (KNX Data Secure) werden mit dem ETS-Schlüsselbund lesbar.
SCO-Objekt (6 Byte)
Beschattungssektoren gezielt ansteuern: Position, Wipp und Stopp, Lokalbedienung, Sicherheit setzen und aufheben sowie einfache Freigabe – immer mit Vorschau und Bestätigung. SCO-Telegramme werden mitgeschnitten, dekodiert und als JSON/CSV exportiert.
Seit 1.0.0 stabil · alle Befehle am Bus mit einer Zentrale und der ETS-App geprüft.
PRIVATSPHÄRE BY DESIGN
Projektdateien bleiben auf deinem PC.
Der Download kommt von der Toolbox. Nach der Installation läuft die Anwendung lokal über 127.0.0.1. ETS-Projekte, Secure-Keyrings, Passwörter und KNX-Telegramme werden nicht an den Server übertragen.
EINBLICK IN VERSION 1.1.0
Die Anlage grafisch im Blick
UNTERSTÜTZTE VERBINDUNGEN
Bereit für Service und Inbetriebnahme
- KNX/IP Tunneling: UDP, UDP mit NAT und TCP
- KNX IP Secure über TCP mit
.knxkeysoder Zugangsdaten - KNX Data Secure: verschlüsselte Gruppentelegramme lesen und senden mit dem ETS-Schlüsselbund

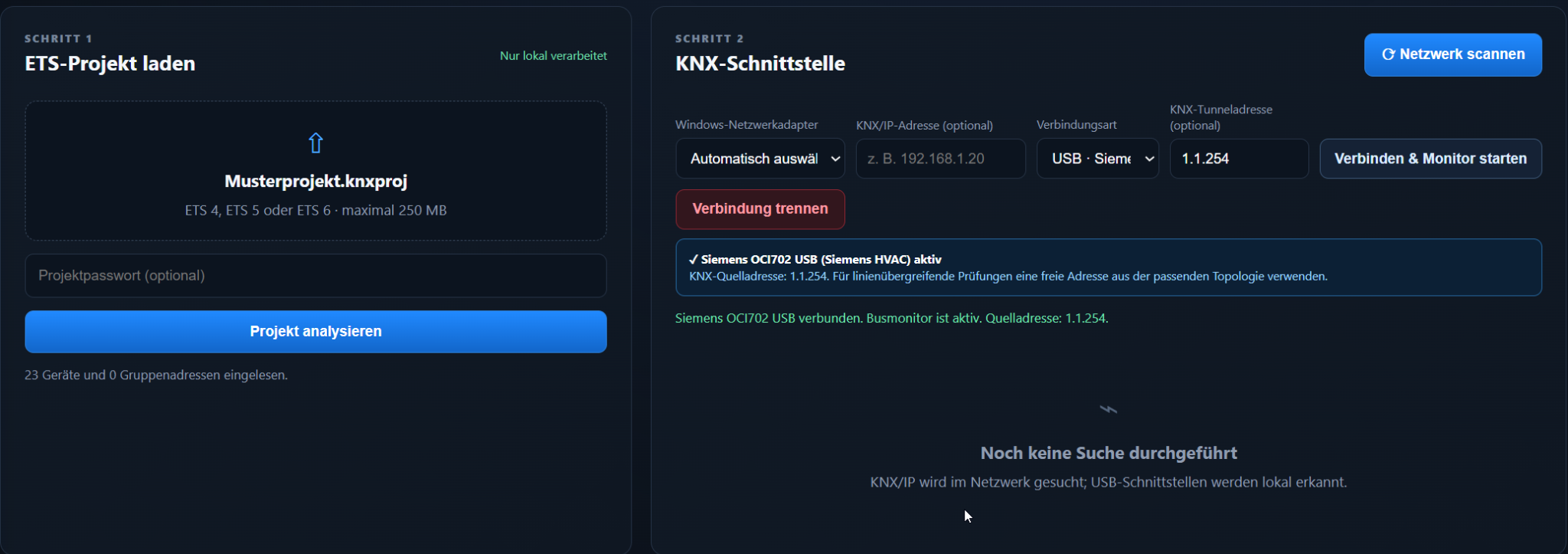

- KNX USB HID/cEMI – Siemens OCI702 als Referenzschnittstelle
- Frei wählbare physikalische Quell- beziehungsweise Tunneladresse
TRANSPARENTE GRENZEN
Geräteerkennung ist „Best Effort“
Welche Detailinformationen verfügbar sind, hängt vom Gerät und dessen KNX-Managementdiensten ab. Der Scanner zeigt ausgelesene Herstellerkennungen unverändert an. Eine umfangreichere Hersteller- und Produktdatenbank folgt in einer späteren Version.
AKTUELLE STABILE VERSION
KNX IBS Scanner 1.1.1
Installer für Windows 10/11 (64 Bit). Gruppenmonitor mit Funktionstest, Geräte- und Linienprüfung, Gebäudeansicht und SCO-Objekt (6 Byte) – geführt in sechs Schritten, lokal und ohne laufende ETS. In der Regel ohne Administratorrechte. Was ist neu? → Changelog
Hinweis: Windows kann beim ersten Start eine Sicherheitswarnung anzeigen, da die Anwendung derzeit noch nicht digital signiert ist. Quellcode und Build-Nachweis sind öffentlich auf GitHub einsehbar. Chrome oder Edge melden neue Versionen in den ersten Tagen eventuell als «selten heruntergeladen» – das betrifft nur die Bekanntheit der Datei, nicht ihren Inhalt; über «Beibehalten» lässt sie sich speichern.
CHANGELOG
Was ist neu?
Wichtige Änderungen und Erweiterungen je Version. Die vollständige Liste steht im README auf GitHub.
1.1.117.10.2026
- Gruppenmonitor ohne Projekt: 1-Byte-Werte werden als Prozent vermutet (z. B. «40 %» statt eines Zählerwerts), Einheiten durchgehend auf Deutsch.
1.1.017.10.2026
- Vollwertiger Gruppenmonitor: Live-Kacheln mit lesbaren Werten, animiertes Bus-Netz, Aufnahme und Wiedergabe – Datentyp wird aus dem Kommunikationsobjekt übernommen oder vermutet und lässt sich festlegen.
- Schnellbedienung in jeder Ansicht: Gruppenadresse eingeben, lesen oder senden, Rückmeldung auch von der Status-Adresse.
- Funktionstest mit Rückmeldung (nichts vorausgewählt, gruppiert, Prüfprotokoll), Gebäudeansicht aus der ETS und KNX Data Secure mit dem ETS-Schlüsselbund.
- Neuer Aufbau in sechs Schritten mit Erklärungen, Zurücksetzen-Button für den Projektwechsel.
1.0.1101.10.2026
- SCO-Vorschläge: Adressen ohne verknüpftes Objekt nur noch bei eindeutigem Namen (Griesser, SCO …) – keine 1-Bit-Adressen mehr.
1.0.1001.10.2026
- Seitenleiste scrollt in kleinen Fenstern, statt Buttons abzuschneiden.
Ältere Versionen
1.0.901.10.2026
- Hinweis in der Anwendung, sobald eine neue Version verfügbar ist (abschaltbar, überträgt keine Projektdaten).
- SCO-Vorschläge nach Objektgrösse aus dem ETS-Projekt: nur 6-Byte-Adressen.
- Übersicht: «ungeprüft» statt «offen», Platzhalter-Geräte werden genannt.
1.0.701.10.2026
- «Sperre zurücksetzen»: True/False an eine Gruppenadresse senden, z. B. um die Automatiksperre eines Aktors nach Handbedienung zu lösen.
1.0.601.10.2026
- Umschalter zwischen hellem und dunklem Design – das helle ist bei Sonne besser lesbar.
1.0.529.09.2026
- SCO-Test zeigt klar, dass kein ETS-Projekt, aber eine KNX-Verbindung zum Senden nötig ist.
1.0.429.09.2026
- Button «Fehler oder Idee melden» (Feedback der Toolbox).
1.0.329.09.2026
- SCO-Befehl 23 (Grenzen der Beschattungspositionen) bestätigt; nicht bestätigte Befehle als «Annahme» markiert.
1.0.229.09.2026
- ETS-Aufzeichnungen (XML oder Gruppenmonitor-CSV) importieren und nur die 6-Byte-Telegramme auswerten.
- Sektorübersicht unabhängig von wechselnden physikalischen Adressen.
1.0.128.09.2026
- SCO: einfache Freigabe (Sperren löschen wie die Zentrale).
1.0.028.09.2026
- SCO-Objekt (6 Byte): Fahrbefehle, Lokalbedienung, Sicherheit setzen/aufheben, Mitschnitt mit Datenauflösung und Export.
